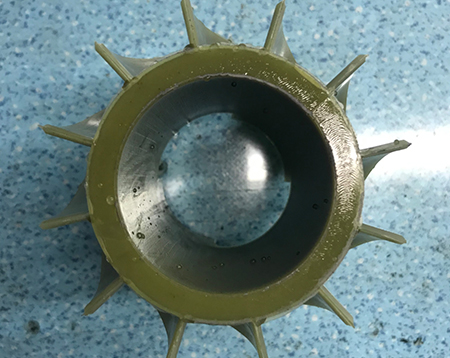

一、精鑄蠟硬度的重要性
精鑄蠟作為精密鑄造工藝中的關鍵材料，其硬度直接影響著鑄件的質量和生產效率。合理的硬度能夠確保蠟模在制作、組裝和運輸過程中保持形狀穩定，同時也能在脫蠟工序中順利排出。過硬的蠟料可能導致脫蠟困難，甚至造成型殼開裂；而過軟的蠟料則容易在操作過程中變形，影響終鑄件的尺寸精度。
在精密鑄造行業中，蠟模的硬度通常控制在肖氏硬度A標尺(Shore A)60-90之間，具體數值需根據產品結構、季節溫度和工藝要求進行調整。硬度調整需要綜合考慮蠟料配方、使用環境和工藝參數等多方面因素，以達到更佳平衡點。
二、影響精鑄蠟硬度的主要因素
1.蠟料配方組成
精鑄蠟通常由石蠟、微晶蠟、天然蠟(如蜂蠟、巴西棕櫚蠟)、合成蠟(如聚乙烯蠟、費托蠟)及樹脂等組成。不同成分對硬度的影響明顯：
石蠟：硬度較低，提高流動性但降低強度
微晶蠟：增加韌性和硬度
聚乙烯蠟：提高硬度但可能降低韌性
樹脂類添加劑：可大幅提高硬度但可能影響脫蠟性能
2.環境溫度
溫度對蠟的硬度影響很大，溫度每升高10℃，蠟的硬度可能下降20-30%。夏季高溫環境下，蠟模容易變軟變形；冬季低溫則可能導致蠟模過硬變脆。因此，季節變化時需要調整蠟料配方或控制生產環境溫度。
3.生產工藝參數
注蠟溫度、壓力和保壓時間等工藝參數也會影響終蠟模的硬度：
注蠟溫度過高會導致蠟料過度軟化，冷卻后收縮率增大，硬度降低
壓力不足可能造成蠟模內部不致密，硬度不均勻
冷卻速度影響蠟的結晶度，快速冷卻通常得到更高硬度
三、精鑄蠟硬度調整的合理方法
1.配方調整法
增加硬度：
添加高熔點組分：如增加微晶蠟比例(通常添加5-15%)，或加入1-3%的聚乙烯蠟
引入樹脂類增硬劑：如EVA(乙烯-醋酸乙烯酯共聚物)或石油樹脂，添加量一般控制在3-8%
使用特種蠟：如費托合成蠟或氧化蠟，可提高硬度同時保持良好的韌性
降低硬度：
增加低熔點石蠟比例：使用熔點52-58℃的石蠟替代部分高熔點組分
添加增塑劑：如礦物油或合成酯類，添加量需控制在2%以內以避免滲出
引入天然蠟：蜂蠟或小燭樹蠟可改善塑性，添加量3-10%
2.工藝調整法
溫度控制：
保持恒溫生產環境：建議控制在20-24℃，濕度40-60%
優化注蠟溫度：通常比蠟料熔點高15-25℃，過高會導致硬度下降
控制冷卻速率：采用梯度冷卻，先快速冷卻表面再緩慢冷卻內部
壓力與時間參數：
調整注蠟壓力：一般0.3-0.7MPa，復雜件可適當提高
優化保壓時間：通常為注射時間的1.5-2倍，確保充分補縮
延長冷卻時間：復雜件可延長至蠟模完全固化
3.后處理方法
熱處理調整：
低溫退火：50-60℃處理2-4小時，可消除內應力，穩定硬度
時效處理：室溫放置24-48小時，使蠟模硬度均勻化
表面處理：
硬化劑噴涂：對特殊要求的蠟模可噴涂專用蠟模硬化劑
表面快速冷卻：使用冷風或冷卻夾具快速固化表面層
四、硬度調整的注意事項
漸進式調整：任何配方改變都應小批量試驗，每次調整不超過原配方的5%
綜合性能平衡：硬度調整需兼顧收縮率、強度和脫蠟性能
記錄與追蹤：建立完整的工藝參數記錄，便于問題追溯和優化
季節性調整：建立不同季節的配方庫，提前做好配方切換準備
設備適應性：配方改變后需重新優化注蠟機參數
五、硬度檢測與質量控制
檢測方法：
肖氏硬度計(Shore A)：常用，測量簡便
針入度儀：適用于軟質蠟料
彎曲測試：評估韌性指標
檢測頻率：
每批次原料進廠檢測
生產過程中每2小時抽檢
環境溫度變化超過5℃時增加檢測頻次
質量控制標準：
同一蠟模不同部位硬度差不超過5 Shore A
批次間硬度波動控制在±3 Shore A內
與標準樣件對比偏差不超過5%
精鑄蠟硬度的合理調整是一項需要理論指導和經驗積累的技術工作。理想的硬度狀態應能滿足：易于成型加工、保持尺寸穩定、脫蠟順暢且不影響型殼強度。通過科學的配方設計、準確的工藝控制和嚴格的質量管理，可以實現蠟模硬度的精準調控，為生產高質量的精密鑄件奠定基礎。隨著新材料和新工藝的發展，精鑄蠟硬度控制技術也將不斷進步，推動精密鑄造行業向更高水平發展。
