一、精鑄蠟概述

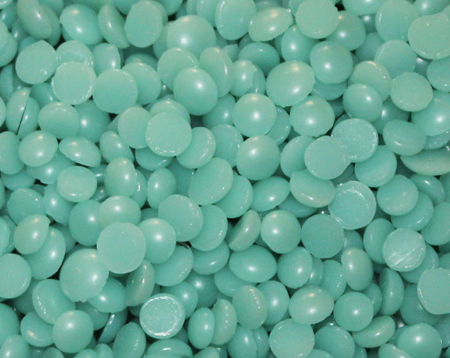

精鑄蠟（又稱精密鑄造蠟）是熔模精密鑄造工藝中的關鍵材料，主要用于制作一次性蠟模。精鑄蠟的質量和加工工藝直接影響終鑄件的尺寸精度和表面質量。精鑄蠟通常由石蠟、微晶蠟、合成蠟、樹脂及各種添加劑按特定比例配制而成，具有優良的成型性、尺寸穩定性和燃燒殘留少等特點。
二、精鑄蠟加工工藝的關鍵步驟
1.蠟料準備與預處理
原料選擇與配比：根據鑄件要求選擇合適的蠟料成分比例，通常包括基礎蠟（如石蠟）、增塑劑、增強劑和改性劑等。不同成分比例直接影響蠟模的收縮率、強度和表面質量。
蠟料熔煉：將各種原料按順序加入熔蠟設備中，控制溫度在85-95℃之間，避免局部過熱導致蠟料分解。熔煉過程中需持續攪拌確保成分均勻。
過濾凈化：熔融蠟料需通過100-200目篩網過濾，去除雜質和未熔顆粒，保證蠟料純凈度。這一步驟對高精度鑄件尤為重要。
脫氣處理：采用真空脫氣或靜置脫泡方式去除蠟料中的氣泡，防止蠟模表面出現氣孔缺陷。真空脫氣通常在0.08-0.095MPa真空度下進行5-10分鐘。
2.模具準備
模具設計與制造：根據產品三維數據設計模具，考慮蠟模收縮率（通常為0.6-1.2%）。模具材料多選用鋁合金或鋼，復雜件可能采用硅膠模。
模具預熱：注蠟前將模具預熱至20-30℃，避免蠟料過快冷卻導致充型不完整。預熱溫度需根據蠟料特性和產品結構調整。
脫模劑噴涂：在模具型腔表面均勻噴涂薄層脫模劑（如硅油乳液），便于脫模且不影響蠟模表面質量。噴涂后需去除多余脫模劑。
3.注蠟成型
注蠟參數設定：根據產品結構設定注蠟溫度（通常45-60℃）、壓力（0.2-0.6MPa）和保壓時間。薄壁件需較高注蠟壓力和溫度。
注蠟操作：采用活塞式或螺桿式注蠟機將蠟料注入模具，控制注射速度使蠟料平穩充填型腔，避免湍流導致氣泡和表面缺陷。
保壓與冷卻：注蠟完成后保持壓力10-30秒補償收縮，然后轉入冷卻階段。冷卻速率影響蠟模內部應力分布，通常采用分級冷卻方式。
4.脫模與修整
脫模時機控制：待蠟模冷卻至足夠強度后脫模，過早易變形，過晚增加脫模難度。一般冷卻時間根據壁厚控制在1-5分鐘。
蠟模取出：采用機械頂出或手工脫模方式，操作需輕柔避免損傷蠟模。復雜結構蠟模可分步脫模。
蠟模修整：去除飛邊、合模線，修補表面缺陷。使用專用修蠟刀在35-40℃環境下操作，確保修補部位與原蠟模良好融合。
尺寸檢測：使用卡尺、投影儀或三坐標測量蠟模關鍵尺寸，確保符合公差要求（通常±0.1-0.3%）。
5.蠟模組焊
蠟模清洗：用酒精或專用清洗劑去除表面脫模劑和油脂，保證后續粘結質量。
澆注系統設計：根據鑄件結構和數量設計直澆道、橫澆道和內澆道系統，確保金屬液平穩充型和充分補縮。
蠟模組裝：使用低溫蠟焊筆（約70-80℃）將單個蠟模焊接到澆注系統上，控制焊接溫度避免蠟模變形。
組樹加固：對大型或復雜組樹采用支撐蠟條加固，防止搬運過程中變形或斷裂。
6.蠟模存儲
環境控制：存儲環境溫度應保持在18-22℃，相對濕度40-60%，避免陽光直射和強氣流。
放置方式：蠟模組樹應放置在專用支架上，避免自重導致變形。大型組樹需水平放置。
存儲時間：一般不超過7天，長期存儲需采取密封措施防止蠟模表面氧化和尺寸變化。
三、特殊工藝處理
1.水溶性蠟芯技術
對于復雜內腔結構，可采用水溶性蠟芯，在制殼后通過水溶解去除。水溶性蠟需與主蠟模材料有良好界面但不相容。
2.快速成型蠟模
對于原型件或小批量生產，可采用3D打印技術直接制作蠟模，省去模具制造環節。打印蠟料需具有低灰分和高精度特性。
3.蠟模表面處理
高要求鑄件可對蠟模進行表面拋光或噴涂專用增強涂料，進一步提高表面光潔度和強度。
四、質量控制要點
蠟料穩定性：定期檢測蠟料熔點、粘度、灰分和收縮率等指標
尺寸精度：每批蠟模抽樣進行全尺寸檢測
表面質量：目視檢查與放大鏡檢查結合
強度測試：檢測蠟模抗彎強度和表面硬度
工藝一致性：記錄并監控各工藝參數，確保批次穩定性
五、常見問題及解決措施
蠟模變形：優化冷卻工藝，改進存儲方式
表面凹陷：調整注蠟壓力和保壓時間
氣泡缺陷：加強蠟料脫氣，控制注蠟速度
裂紋問題：調整蠟料配方，改善脫模工藝
尺寸超差：修正模具尺寸，控制環境溫度
精鑄蠟加工工藝的每個環節都需嚴格控制，只有系統化管理各步驟的參數和質量標準，才能生產出滿足精密鑄造要求的高質量蠟模。隨著新材料和新工藝的發展，精鑄蠟加工技術也在不斷進步，為精密鑄造行業提供更優良的解決方案。
