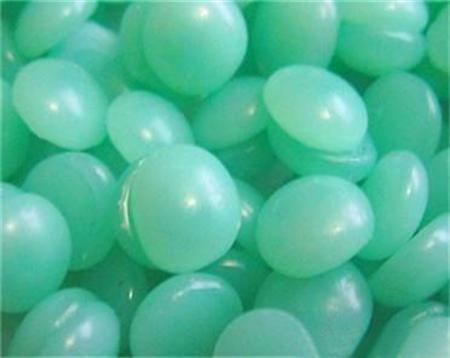

中溫蠟作為精密鑄造工藝中的重要材料，其物理性能直接影響著鑄件的成型質量。在眾多性能參數中，蠟料的硬度是一個關鍵指標，對脫模效果有著明顯影響。

中溫蠟硬度概述

中溫蠟的硬度通常指其在特定溫度下抵抗外力壓入或劃傷的能力，常用肖氏硬度或針入度表示。中溫蠟的硬度范圍一般在60-90 Shore D之間，這一硬度區間既能保證蠟模強度，又不會過于剛性導致脫模困難。硬度受蠟料配方影響明顯，主要成分包括石蠟、微晶蠟、合成蠟及各種添加劑，不同成分比例會形成不同的硬度特性。此外，環境溫度也會影響蠟料的實際硬度表現，溫度升高通常會導致硬度降低。

硬度對脫模效果的影響機制

1.硬度與脫模力的關系

蠟料硬度直接影響脫模所需的外力大小。硬度過高時，蠟模與模具間的粘附力增大，需要更大的脫模力才能分離，這容易導致蠟模變形或損壞。實驗數據表明，當硬度超過85 Shore D時，脫模力增加30%以上。相反，硬度過低(低于60 Shore D)雖然脫模力減小，但蠟模自身強度不足，在脫模過程中易發生斷裂。

2.硬度與蠟模收縮的關系

硬度適中的中溫蠟(70-80 Shore D)在冷卻過程中能產生均勻收縮，有利于與模具自然分離。硬度過高時，蠟料收縮率降低，容易形成真空吸附效應，造成脫模困難。某鑄造廠案例顯示，將蠟料硬度從88 Shore D調整至75 Shore D后，脫模不良率從15%降至3%。

3.硬度與表面質量的關系

硬度影響蠟模脫模后的表面光潔度。中等硬度的蠟料能在脫模時保持較好的表面完整性，減少拉毛、裂紋等缺陷。過軟的蠟料容易被模具表面微觀不平處撕裂，而過硬的蠟料則可能因應力集中產生微裂紋。

硬度優化的技術措施

1.配方調整技術

通過調整石蠟與微晶蠟的比例可有效調控硬度，通常微晶蠟含量增加會提高硬度。添加乙烯-醋酸乙烯酯共聚物(EVA)等改性劑可在不明顯提高熔點的情況下增加韌性。某研究顯示，添加5%的聚乙烯蠟可使硬度提高8-10個點，同時保持良好的脫模性。

2.工藝參數控制

注蠟溫度應控制在比蠟料熔點高15-25℃的范圍內，溫度過高會導致實際硬度不足。保壓時間需根據蠟料硬度調整，較硬的蠟料需要更長保壓時間以確保完全充型。某企業實踐表明，將硬度為78 Shore D的蠟料保壓時間從30秒延長至45秒，可使脫模完整率提高12%。

3.模具設計優化

針對不同硬度的蠟料，模具脫模斜度應相應調整，較硬蠟料需要更大的脫模斜度(通常≥3°)。模具表面處理也很關鍵，硬度較高的蠟料適合使用鏡面拋光模具，而中等硬度蠟料可采用細砂紋處理以平衡脫模力和表面質量。

中溫蠟的硬度對脫模效果有著多方面的影響，理想的硬度范圍應在70-80 Shore D之間。通過科學的配方設計、準確的工藝控制和合理的模具配合，可以優化蠟料硬度特性，實現高質量的脫模效果。未來研究可進一步探索納米材料改性等新方法，在保證脫模性能的同時提高蠟模的綜合性能。鑄造企業應建立蠟料硬度檢測體系，將其作為質量控制的重要指標，定期監測并根據產品需求調整，以獲得更佳的脫模效果和鑄件質量。
