一、中溫蠟的基本特性與溫度控制的重要性

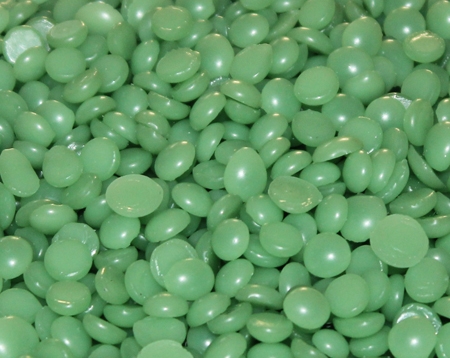

中溫蠟作為一種重要的工業材料，廣泛應用于精密鑄造、模具制造、工藝品制作等領域。其加工溫度的控制直接關系到產品質量、生產效率和材料利用率。中溫蠟通常指的是熔點在60-90℃之間的蠟質材料，主要由石蠟、微晶蠟、合成蠟等組成，具有適中的硬度、良好的流動性和可塑性。
溫度控制不當會導致一系列問題：溫度過高會使蠟料氧化、分解，產生氣泡和變色；溫度過低則會導致流動性差，充型不完整，表面粗糙。因此，準確控制加工溫度是保證中溫蠟制品質量的關鍵因素。
二、中溫蠟加工的主要溫度參數
1.熔化溫度
中溫蠟的熔化溫度應控制在高于其熔點10-15℃的范圍內。例如，對于熔點為70℃的中溫蠟，更佳熔化溫度應為80-85℃。這一溫度區間既能保證蠟料完全熔化，又不會因溫度過高而導致成分分解。
熔化過程應采用分段加熱方式：
初期加熱至50-60℃（預熱階段）
中期加熱至70-75℃（部分熔化階段）
終加熱至80-85℃（完全熔化階段）
2.保溫溫度
熔化后的蠟液需要保持在75-80℃的保溫溫度。保溫溫度應略低于熔化溫度，以減少能源消耗和蠟料氧化。保溫過程中需注意：
使用帶有恒溫控制裝置的保溫設備
保溫時間不宜超過8小時
定期攪拌防止局部過熱
3.注射/澆注溫度
這是中溫蠟加工中關鍵的溫度參數，直接影響產品的成型質量。一般控制在70-75℃之間，具體取決于：
產品復雜程度：復雜件采用較高溫度
蠟料配方：含添加劑多的蠟料可適當降低溫度
環境溫度：冬季可提高2-3℃
4.模具溫度
模具溫度應保持在25-35℃之間，可通過以下方式控制：
使用恒溫模具系統
采用預熱-冷卻循環工藝
復雜模具不同部位設置不同溫度
三、溫度控制的具體實施方法
1.設備選擇與改造
溫度控制設備的選擇至關重要：
選用精度±1℃的溫控儀
加熱裝置應具有均勻加熱功能
推薦使用雙層保溫熔化爐
配備自動攪拌系統
設備改造建議：
增加多點溫度監測
安裝超溫報警裝置
采用PID智能控制算法
2.溫度監測技術
現代中溫蠟加工應采用多種溫度監測手段：
接觸式測溫：使用工業用鉑電阻溫度計
非接觸式測溫：紅外測溫儀用于快速檢測
分布式測溫：在關鍵位置設置多個測溫點
在線監測系統：實時數據傳輸與記錄
3.溫度調節策略
溫度波動時的調節方法：
溫度偏高：減小加熱功率，增加攪拌頻率
溫度偏低：階段性提高加熱功率，檢查保溫層
局部過熱：調整加熱元件布局，改善熱傳導
環境溫度補償：
冬季環境溫度低時，整體提高設定溫度2-3℃
夏季環境溫度高時，加強冷卻系統效率
四、不同工藝階段的溫度控制要點
1.熔化階段溫度控制
裝料要求：塊狀蠟料應破碎至3-5cm大小
加熱速率：控制在3-5℃/分鐘
完全熔化判斷：觀察蠟液表面無固體顆粒，流動性均勻
除氣處理：在85℃保持10-15分鐘并緩慢攪拌
2.保溫階段溫度控制
溫度波動范圍：控制在±2℃以內
攪拌參數：每隔30分鐘攪拌2-3分鐘，轉速30-50rpm
表面處理：定期撇去表面氧化層
新舊蠟混合：添加回收蠟時溫度應提高3-5℃
3.成型階段溫度控制
注射成型溫度控制：
注射壓力：0.3-0.6MPa
注射速度與溫度配合：復雜件采用"高溫低速"
保壓溫度：比注射溫度低3-5℃
澆注成型溫度控制：
澆注系統預熱至40-50℃
大件澆注采用分段溫度控制
薄壁件澆注溫度可提高2-3℃
4.冷卻階段溫度控制
初始冷卻：控制在10-15℃/分鐘的冷卻速率
強制冷卻：使用壓縮空氣冷卻時，溫度不低于15℃
自然冷卻：環境溫度保持20-25℃，濕度40-60%
脫模溫度：制品冷卻至35-40℃時脫模更佳
五、常見溫度相關問題及解決方案
1.溫度過高導致的問題
問題表現：
蠟料顏色變深
產生大量氣泡
收縮率增大
表面出現裂紋
解決方案：
立即停止加熱，加強攪拌散熱
添加5-10%的新蠟料降低整體溫度
檢查溫控系統校準情況
必要時進行過濾處理
2.溫度過低導致的問題
問題表現：
充型不完整
表面粗糙
內部應力大
尺寸精度差
解決方案：
逐步提高溫度，每次調整2-3℃
延長保溫時間30-60分鐘
檢查加熱元件是否正常工作
改善保溫措施
3.溫度不均勻問題
問題表現：
同一批次產品質量不一致
蠟料局部結塊
流動性差異大
解決方案：
改進加熱系統布局
增加攪拌頻率和時間
使用熱循環系統
定期清理設備內壁沉積物
六、溫度控制的優化與發展趨勢
1.智能化溫度控制
未來中溫蠟加工溫度控制將向智能化方向發展：
基于大數據的學習型溫控系統
自適應環境變化的智能調節
遠程監控與故障診斷
數字孿生技術應用
2.節能環保型溫控技術
新型溫度控制技術將更加注重節能環保：
余熱回收系統
相變材料保溫技術
太陽能輔助加熱
低熱慣性加熱元件
3.特殊應用的溫度控制
針對特殊需求的中溫蠟加工，溫度控制技術也在不斷創新：
微細結構件的精密溫控
快速成型工藝的瞬時溫度控制
復合材料蠟的溫度梯度控制
生物可降解蠟的低溫加工技術
中溫蠟加工溫度的控制是一門需要理論與實踐相結合的技術。通過建立科學的溫度控制體系，采用先進的溫控設備和方法，結合生產實際不斷優化工藝參數，可以提高中溫蠟制品的質量穩定性和生產效率。未來隨著智能制造技術的發展，中溫蠟加工溫度控制將更加精準、高效和智能化，為相關行業的發展提供有力支撐。
